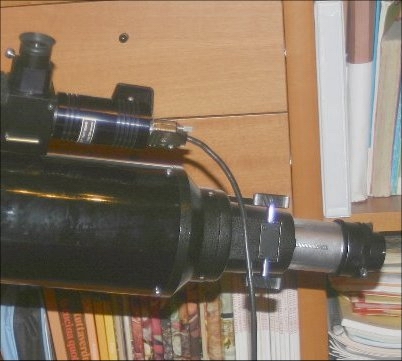

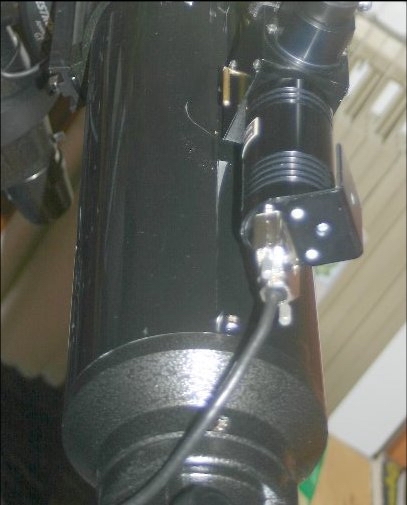

Camera ccd
di guida: starlight xpress
mx5c
+ star 2000 + mk2 interface
clicca
qui per scaricare il manuale della mx5
La camera permette
il funzionamento alla risoluzione di 500 x 290, da scalare
a 500 x 373
per ottenere una proporzione corretta tra scala verticale e orizzontale.
Astroart permette
di far lavorare la camera in modalità alta risoluzione,
ottenendo
una ripresa con risoluzione da 500 x 580 (hires - interlaced)
Utilissima
la funzione di autoguida per la mx5c in modalità hires selfguide.
La dinamica
della camera è praticamente raddoppiata.

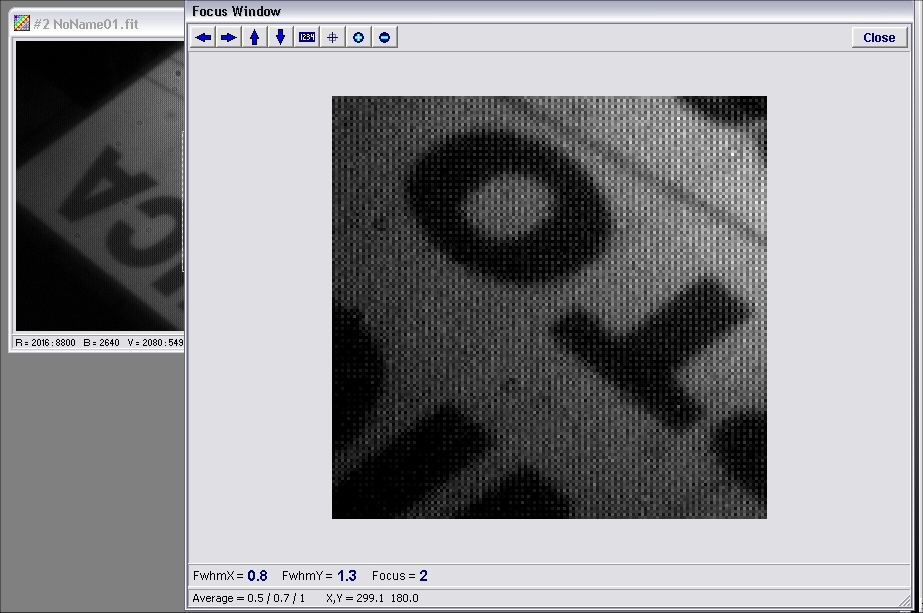

Immagine di
ripresa normale

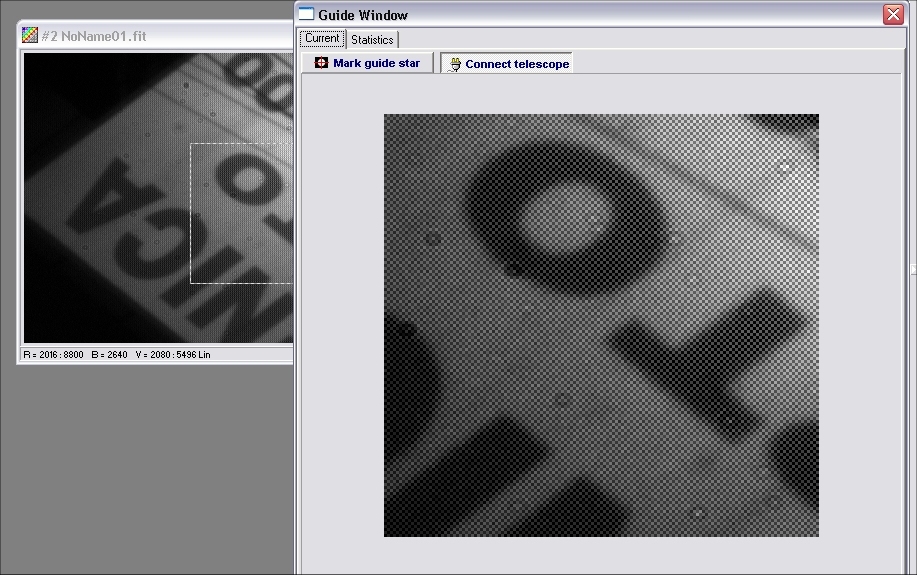

Ripresa in
modalità hires selfguide

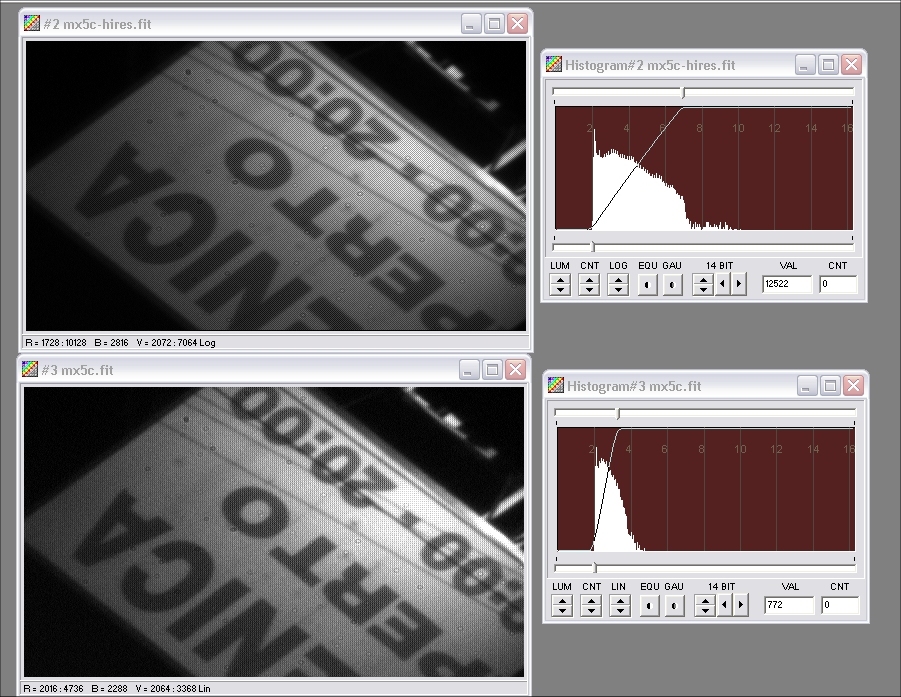

Confronto
tra le due riprese
scarica il
fit della ripresa in modalità hi-res
o in modalità normale
Mediana di
16 frames
scarica il
fit della ripresa in modalità hi-res
 |
 |
 |
 |

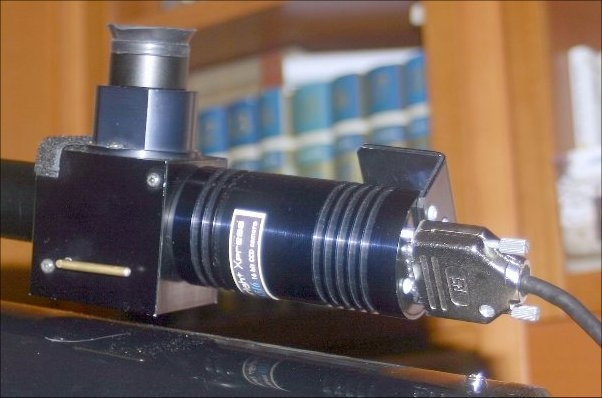

The
MX5-C camera specification:
-
CCD
type: Sony ICX055BK SuperHAD secondary colour matrix CCD with ultra
low dark current and vertical anti-blooming.
-
CCD
pixel data: Pixel size: 9.8 x 12.6uM, Image format: 500 x 290 pixels.
-
CCD
size: Imaging area: 4.9mm (horizontal) x 3.6mm (vertical).
-
Spectral

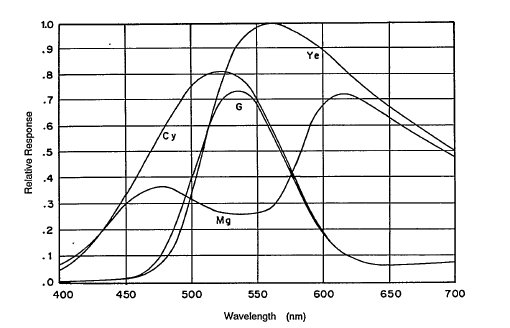

response: Basic peak response at 520nM (Green), 50% at 400nM (Violet)
and 670nM (Near infra-red). See colour filter response curves above.
-
Readout
noise: Approx. 15 electrons RMS.
-
Full-well
capacity: Approx. 120,000 e-.
-
Anti-blooming:
Overload margin greater than 800x
-
Dark
current: Dark frame saturation time greater than 150 hours. Less than
1 electron/ second/ pixel.
-
A-D
converter: 12 bit, 10uS conversion time, serial output.
-
Computer
interface: 8 bit unidirectional parallel port with bi-directional status
lines (Standard Centronics interface). 25 pin 'D' style plug for LPT1,
2 or 3, via a 5 metre x 6mm diameter cable.
-
download time: Typically 20 seconds with a 66MHz 486 PC, 8 seconds
when using a port accelerator module.
-
Power
requirements: 115VAC / 240VAC @ 12VA, or 12VDC @ 700 milliamps max.
-
Cooling
system: Regulated constant-current cooling supply built-in. Single-stage
thermoelectric cooler to give a CCD temperature of approximately -30C below
ambient.
-
Size:
50 x 100mm black anodised aluminium barrel with M42 thread at CCD window
end and 15 way 'D' style input plug at rear.
-
Weight:
200g.
-
System
pricing: ONLY £620! Port accelerator £90. (UK price
inclusive of VAT at the UK rate of 17.5%, overseas customers should ask
local agents or contact Starlight Xpress Ltd for export prices.)
-
Availability:
Normally available within 14 days from receipt of order.(After March 1st,
1997)
 |
 |

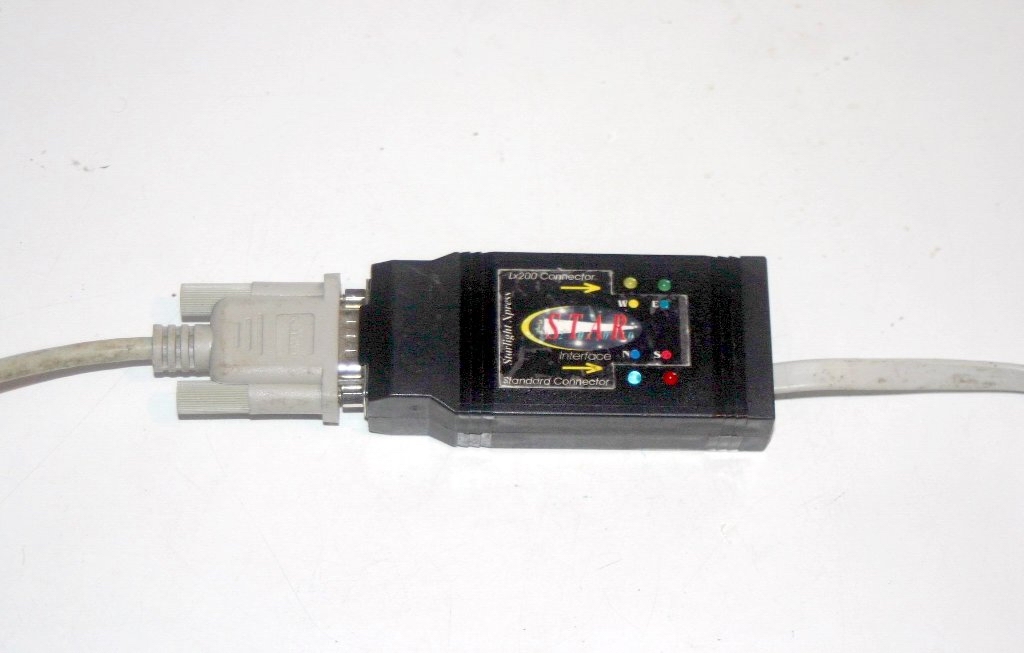

la star 2000
permette acquisizione
e ripresa
contemporanea con la mx5c
Com funziona
la STAR2000:
la camera
utilizza un sensore interlacciato
(cioe' un
sensore in cui sono gestite separatamente le righe pari e le righe
dispari della matrice di pixel)
funziona in
questo modo :
Avvio della
ripresa : Inizia ad esporre il campo pari Per far funzionare l'autoguida,
intanto che espone il campo pari , ripete la seguente sequenza sul
campo dispari :
- Ripulisce
il campo dispari
- Espone il
campo dispari ( per il tempo di guida : ad es. 1 sec )
- Legge il
solo campo dispari
- Capisce
dov'e' il massimo dell'intensita' della stella di guida
- Invia le
informazioni all'autoguida, se c'e' da correggere e via cosi' fino a meta'
del tempo di ripresa totale (ma uguale al tempo di esposizione utile )
Arrivata a
meta' del tempo di ripresa, legge il campo pari (che intanto era stato
esposto senza alcun disturbo ) ed inverte i ruoli : comincia ad esporre
il campo dispari ed utilizza quello pari per la guida.
Alla fine del
tempo di esposizione legge i valori del
campo dispari
( quello che non guidava ) e li unisce a quelli ripresi precedentemente
del campo pari.
Il risultato
e' un'immagine esposta per un tempo
uguale alla
meta' del tempo totale utilizzato.
In conclusione,
se devi sottrarre un dark, ripreso
senza autoguida,
devi esporre per meta' del tempo
totale di
integrazione cioe', nel tuo caso, per 7
minuti perche'
questo e' il tempo utile di esposizione
visto dal
sensore.
ringrazio Marco
Paolilli per la preziosa
spiegazione
|
|
